아일랜드 M9 고속도로에 설치된 캣츠아이(표지병)
By Zoney – Own work, CC BY-SA 3.0, wikimedia commons.
밤에 자동차를 운전하다 보면 차선을 따라 반짝이는 작은 돌기들을 볼 수 있다. 우리나라에서는 표지병(標識鋲) 또는 도로표지병이라고 부르며, 영어권에서는 road stud가 일반적인 명칭이다.
영국에서는 자동차 전조등의 빛을 받으면 고양이의 눈처럼 빛난다고 해서 ‘캣츠아이(Cat’s Eyes)’라고 부르기도 한다. 이름 그대로 차량의 전조등을 운전자 방향으로 되돌려 보내는 반사 원리를 담고 있는 명칭이다.
우연한 발명
캣츠아이는 1934년 영국의 발명가 퍼시 쇼(Percy Shaw)가 개발했다. 1933년 어느 안개 낀 밤, 퍼시 쇼는 위험한 도로를 운전하고 있었다. 당시 그는 평소처럼 전차 선로에 비친 전조등의 반사광을 따라 길을 찾으려 했지만, 짙은 안개 때문에 선로조차 보이지 않았다. 그 순간 길가에 있던 고양이의 눈이 전조등을 받아 유난히 밝게 반짝이는 모습을 발견했다.
퍼시 쇼는 이 장면에서 영감을 얻어 자동차 불빛만으로도 운전자에게 길을 알려 줄 수 있는 장치를 구상했고, 이듬해 ‘캣츠아이’를 세상에 선보였다. 자연에서 얻은 작은 아이디어가 도로 안전을 바꾸는 발명으로 이어진 것이다.

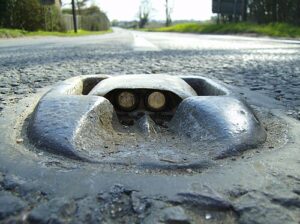

영국의 캣츠아이에 내장된 재귀반사 유리구슬
By ELIOT2000 – Own work, Public Domain, wikimedia commons.
캣츠아이는 별도의 전기나 배터리를 사용하지 않는다. 그럼에도 밤이 되면 멀리서도 선명하게 빛나는 이유는 재귀반사(Retroreflection) 원리에 있다.
일반 거울은 빛을 일정한 각도로 반사하지만, 재귀반사체는 들어온 빛을 거의 광원이 있는 방향으로 되돌려 보낸다. 전조등의 빛이 표지병에 닿으면 그 빛이 다시 운전자에게 돌아오기 때문에, 운전자는 어두운 도로에서도 차선과 도로의 경계를 쉽게 확인할 수 있다.
이 단순하면서도 효율적인 원리 덕분에 캣츠아이는 오늘날까지도 기본 구조가 크게 바뀌지 않은 채 사용되고 있다.
스스로 깨끗해지는 구조
캣츠아이에는 잘 알려지지 않은 또 하나의 특징이 있다. 바로 자동 세척(Self-Cleaning) 기능이다.
중앙의 유리 반사부는 탄성이 있는 고무 하우징 안에 들어 있으며, 이 하우징은 다시 주철 케이스에 장착된다. 차량 바퀴가 캣츠아이를 지나갈 때마다 고무 하우징은 아래로 살짝 눌렸다가 원래 위치로 돌아온다.
이 과정에서 움직이는 부분과 고정된 부분이 서로 가볍게 마찰하면서 표면에 붙은 흙과 먼지를 자연스럽게 닦아낸다. 덕분에 별도의 관리가 없어도 반사 성능을 오랫동안 유지할 수 있으며, 고무 하우징은 차량의 충격을 흡수해 타이어 손상도 줄여 준다.
다양한 형태의 표지병
오늘날 표지병은 국가와 도로 환경에 맞게 다양한 형태로 제작된다. 영국에서는 주로 전통적인 캣츠아이가 사용되고, 일본에서는 금속제 고정식 표지병을 흔히 볼 수 있다. 이 밖에도 합성수지 제품과 태양광 LED를 적용한 표지병 등 여러 형태가 활용되고 있다.
일본 도로에 설치된 노란색 표지병
By 運動会プロテインパワー – Own work, CC BY-SA 4.0, wikimedia commons.

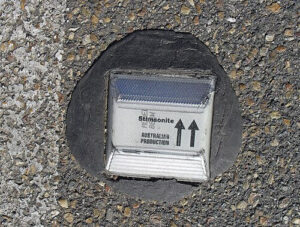

스팀소나이트(Stimsonite) 설계를 적용한 흰색 재귀반사 표지병
By Bidgee – Own work, CC BY-SA 3.0, wikimedia commons.

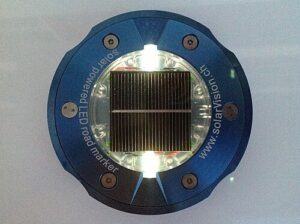

태양광 LED 표지병. 야간과 악천후에서도 높은 시인성 제공
By Solarmarker – Own work, CC BY-SA 3.0, wikimedia commons.
물론, 목적은 동일하다. 모두 자동차 전조등을 이용하거나 자체 조명을 통해 운전자에게 차선과 도로의 경계를 알려 주어 야간 시인성을 높이는 역할을 한다.
우리나라의 표지병
우리나라에서는 표지병이 고속도로와 국도, 지방도는 물론 도심 도로에서도 널리 사용되고 있다. 중앙선과 차선, 교차로, 분리대, 급커브 구간 등에 설치되어 야간이나 악천후에도 차선과 도로의 진행 방향을 명확하게 안내한다.
영국에서 개발된 전통적인 캣츠아이가 지금도 널리 사용되는 것과 달리, 우리나라에서는 금속제와 합성수지 재질의 고정식 재귀반사 표지병이 주로 사용된다. 또한 시인성이 특히 중요한 횡단보도나 급커브, 터널 입구 등에는 태양광 LED 표지병이 설치되기도 한다.
작은 발명이 만든 큰 변화
캣츠아이는 손바닥보다 작은 도로 시설이지만 그 안에는 뛰어난 광학 원리와 정교한 설계가 담겨 있다. 안개 낀 밤, 우연히 고양이의 눈을 본 한 발명가의 아이디어는 전 세계 수많은 도로에서 운전자들의 안전을 높이는 기술로 발전했다.
오늘날 표지병은 전 세계 도로에서 야간과 악천후에도 차선과 도로의 진행 방향을 안내하는 중요한 교통안전 시설로 사용되고 있다.
